第六代KQL/KQW系列立式/卧式单级单吸离心泵

时间: 2020-03-18 来源: EESIA 作者: 打印 字体


【适用环境要求】


  • 适用行业领域


本技术适用于钢铁、有色冶金、化工、火电、水厂、建筑、市政等。



  • 应用环境要求


本技术适用于电压小于等于690V的应用场合。




【技术产品简介】


  • 基本运行原理


采用CFD流场分析技术设计的闭式叶轮和螺旋形泵壳,确保了水泵的高效率、强抗汽蚀性及运行可靠性。特殊的波纹管设计,保证了机械密封动环的补偿性和良好的密封性能。

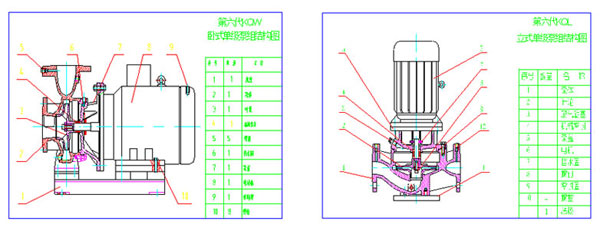

  • 工艺流程图表




  • 核心优势亮点


电机直联,机泵轴完全同心,振动小,噪音低;


泵进出口口径相同,运行稳定可靠;


整轴和特殊配置的SKF轴承,运行可靠;


强制环流不受转向限制的特种机械密封,改善其运行环境,延长使用寿命,确保无泄漏,节约运行管理费;


独特的安装结构,大大缩小泵的占地面积;


采用优质铸件,尺寸精度高,外形美观;


镀铬特殊处理转轴,永不生锈,保证配合零件拆装简便及机械密封可靠。


  • 相关参数描述


流量范围:1.8~2000m3/h


扬程范围:5~127m


介质温度范围:-10°C~80°C,特殊情况下可到120°C


转速:2960RPM,1480RPM




【经济效益分析】


  • 投资回收周期


第六代KQL/KQW系列立式/卧式单级单吸离心泵,有着良好的性价比和运行可靠性,无论是新建项目还是改造项目,一般一年内均可收回投资。



  • 应用效益情况


第六代KQL/KQW系列立式/卧式单级单吸离心泵,拥有全新的高效设计,比行业现有同类产品可节电5%以上。




【潜力前景分析】


  • 市场应用潜力


目前国内约有400亿元的此类形式的泵已在生产运行中,但大都效率低下,能耗浪费严重。如对既有系统进行改造,选用第六代KQL/KQW系列立式/卧式单级单吸离心泵,在泵本身效能提高的同时,兼顾系统管路的改造,故最终通常有20%以上的节电率。如全部实施改造,每年将会给国家节省电费约1440亿元,可见改造市场潜力巨大。此类形式的泵每年还会约100亿元的增加市场容量,如全部选用第六代KQL/KQW系列立式/卧式单级单吸离心泵,则与选用传统老式产品相比,每年大约会节省90亿元电费,可见对新增项目而言经济效益亦很可观。



  • 推广应用现状


第六代KQL/KQW系列立式/卧式单级单吸离心泵广泛应用于钢铁、有色冶金、化工、火电、水厂、建筑、市政等领域,对于新建项目,已有超过30%的市场占有率,但对于既有系统的改造,其应用率尚低于8%,我们志在积极推广,以便给用户创造效益。





【典型案例介绍】


宁波金田铜业是一家有着800亿元年销售额的上市公司,近年来随着原材料价格的上涨,企业面临很大的成本压力,节能降耗成了企业重要举措。其下属的铜带事业部二期的1#冷却水泵,肩负给生产设备进行冷却的重任;但因选择不当,如今存在汽蚀、效率低、能耗高并有振动、噪音等现象,经我司节能团队的努力,将原先某厂生产的ISG200-400,改造成第六代KQL/KQW系列立式/卧式单级单吸离心泵,型号为200KQL300-48-55/4。改前、改后流量皆为320m3/h,出口压力皆为0.47MPa,但电机功率从75KW降至55KW,电机运行功率从73.5KW降至46.1KW,经计算,节电率为37.2%,年节电21.92万度,约13.15万元。本项目采用产品买卖的形式,用户不足半年就收回全部投资。





【信息提供单位】


  • 单位名称


上海凯泉泵业(集团)有限公司



  • 单位简介


上海凯泉是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团,是中国泵行业的龙头企业。总资产达38亿元,在上海、浙江、河北、辽宁、安徽等省市拥有7家企业,5个工业园区,占地面积67万平方米,建筑面积35万平方米。上海凯泉获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉,连续多年入选全国机械100强。




附件:第六代KQL/KQW系列立式/卧式单级单吸离心泵.pdf
