【适用环境要求】

• 适用行业领域

该产品广泛适用于各类数据中心主机房空调系统，该产品广泛适用于各类新能源发电无功补偿机房空调冷却系统。

• 应用环境要求

适用于无功补偿量在100MVar以上的新能源发电机房冷却，适用于数据中心IT负载在200kW以上的数据机房冷却。空调运行工况范围：室内侧30~40℃，室外侧-35℃~40℃。

【技术产品简介】

• 基本运行原理

室外的低温空气（二次空气）通过一个换热器来冷却室内（来自数据机房/其他热源）的高温空气（一次空气），两股气流进行显热换热但不会直接接触。而在间冷空调中还利用了“蒸发冷却”来进一步利用自然能，蒸发冷却是利用水蒸发时吸收热量的原理，通过加湿空气来进一步冷却室外空气这个冷源，来有效延长自然冷却使用的时间，最大程度实现用最少的电能实现最大的制冷效果。

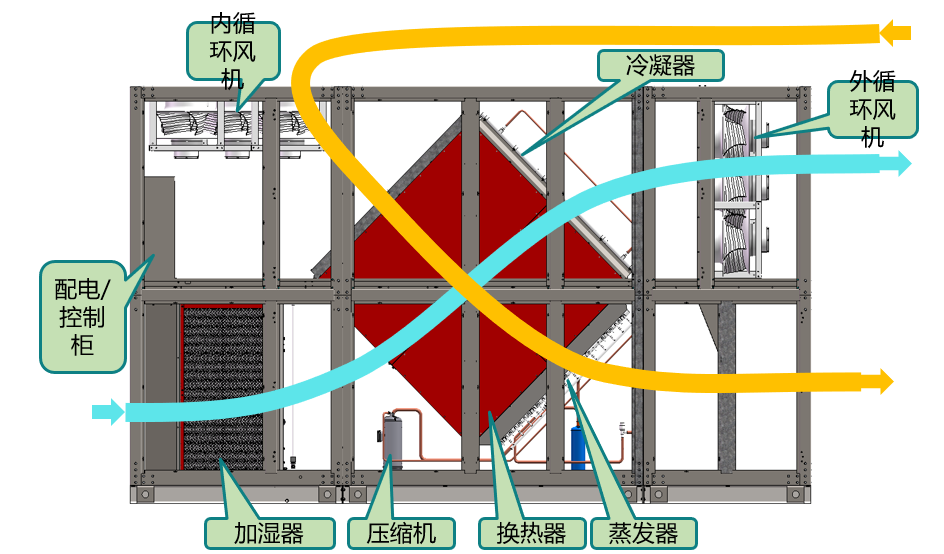

• 工艺流程图表

• 核心优势亮点

高效节能：风机采用EC风机，无级调速，最大程度降低风机的功耗。换热芯体采用高效换热材质，换热效率高。制冷系统采用变频压缩机，根据负荷侧的变化调整压缩机转速，实现制冷系统能耗最优。

节水、低碳：该产品仅在室外干球温度高于17℃时开启间接蒸发冷却系统，进行喷淋降温，其余时段利用室内外侧的干球温度差进行内外热量交换。蒸发冷却对水的消耗量极低，电功率消耗低。间接蒸发冷却空调系统用水量相较传统冷冻水空调低约80%，耗电量降低约30%。

• 相关参数描述

欧伏间接蒸发冷却空调系统的处理风量在60000CMH，基于室内侧38℃/25℃工况，室外侧17℃的机组制冷量为240kW，机组标配机械补冷量为120kW，使用R410A环保冷媒，变频压缩机。

【经济效益分析】

• 投资回收周期

暂无。

• 应用效益情况

以实际项目为例，现场最初的方案为强制风冷、直接利用室外新风来为SVG降温，由于新风洁净度的控制不佳，导致SVG核心部件IGBT元件受灰尘影响，导致设备故障率增加，更换IGBT设备费用高等问题。而项目改造采用了间接蒸发式冷却空调，在保证设备间洁净度的同时，还使得机组的耗电量大幅降低，与此同时二氧化碳排放量将大幅减少，IGBT设备故障率降为零。

【潜力前景分析】

• 市场应用潜力

间接蒸发冷却空调系统的应用前景广泛，以数据中心行业为例，最近几年的市场容量在20亿规模左右，由于其独特的节能型设计理念，此类产品的市场规模会随时间发展成逐年上升态势。在新能源行业的应用发展，会随十四五新能源电力行业发展逐渐增加。

• 推广应用现状

间接蒸发冷却空调系统在风电行业的应用，属于欧伏电气首创。在风电行业应用间接蒸发冷却空调产品，在以极低功耗满足无功补偿机房降温的同时，可以将风电场自身的厂用电率降低。对于未来国家大力推广新能源发电有着积极的作用。

【典型案例介绍】

案例项目位于山东省境内风力发电厂，总装机容量100MW。项目法人为山东天瑞新能源有限公司，是一家集风力及太阳能发电项目工程建设及运营管理、售电、机电设备安装及工程总承包、风力及太阳能发电设备及其配件的设计、销售及售后服务为一体的新能源企业。

现场设置一台35kV降压式±24MVar SVG无功发生器，用以保证风力发电机在并网过程中有足够的无功功率可用，不吸收电网的无功功率、保证电网系统的功率因数不发生变化、不引起供电网络的电能质量发生恶化，保证供电系统的可靠性。原有机房采用强迫风冷为SVG设备散热，但存在能耗高、室内空气质量差、电力电子设备故障率高，频频接受电网AVC考核等问题。现场最初的方案为强制风冷、直接利用室外新风来为SVG降温，由于新风洁净度的控制情况不佳，导致SVG核心部件IGBT元件受灰尘影响，导致设备故障率增加，更换IGBT设备费用高等问题。而项目改造采用了间接蒸发式冷却空调，在保证设备间洁净度的同时，还使得机组的耗电量大幅降低，与此同时二氧化碳排放量大幅减少。

【信息提供单位】

• 单位名称

欧伏电气股份有限公司

• 单位名称

欧伏电气股份有限公司是一家为全球客户提供电气和环境控制产品及解决方案的高新技术企业，致力于成为一家提供技术领先的产品、解决方案和服务的首选供应商。公司于2007年在燕郊成立，2014年在全国中小企业股份转让系统（新三板）挂牌（股票代码：831564）。随着公司的不断发展壮大，确立了以燕郊高新区的总部为中心辐射全国的产业布局，打造了河北燕郊、江苏靖江南北方生产基地，建立了以北京、上海（筹建中）为中心的华北华东地区研发机构和销售网络。欧伏电气拥有风电环控、机房温控、机柜温控、配电、电力电子、电源、精密钣金等多条产品线，市场涵盖新能源风电、储能、电动汽车换电站、电信、数据中心等领域，具有自主研发、JDM、OEM 三种业务模式。其相关领域产品分别通过欧盟“CE”、北美“ETL”、中国“CCC”等产品质量安全认证。欧伏电气为世界 500 强和行业龙头企业提供长期稳定的产品和服务，产品销往全国并出口全球多个国家及地区。

附件：欧伏间接蒸发冷却空调系统.pdf
