【适用环境要求】

• 适用行业领域

该产品为暖通行业的集中供热系统中的换热成套设备，广泛应用于热电联产、工业余热或其他大型热源为城市冬季集中供暖的输配系统中。

• 应用环境要求

1、冬季寒冷城市，室内温度无法达到舒适度（如18摄氏度）要求的。

2、有集中供热所需的大型热源可以利用的，温度不高于150摄氏度。

3、有区域输配管网，压力不高于2.5MPa。

4、管网输热时温度压力或介质需要隔离。

5、供热负荷在0.5MW——8MW之间。

【技术产品简介】

• 基本运行原理

此一体化模块由换热装置、循环装置、温控装置、安全保护装置及自控软硬件组成。在使用一体化模块实现隔离换热循环的过程中，控制原则是用最小的综合能耗，输送适合品质的热能到每一个用户端。本模块专门定制的控制器内置的控制程序，来自动实现整体的控制策略，通过操作主动调节部件（电动调节阀、变频水泵等）来控制两侧的循环量和温差。机电一体化的集成了输配循环及热量温度控制，实现城镇区域安全高效的集中供暖。

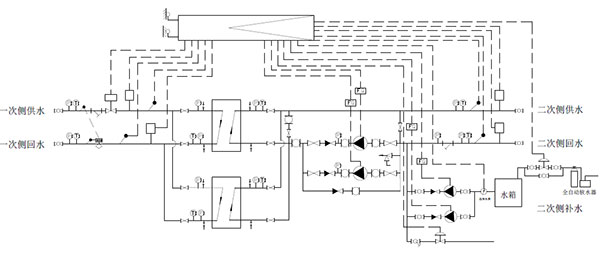

• 工艺流程图表

• 核心优势亮点

1、四种型号覆盖应用常见的运行参数及负荷需求，并可以方便的进行并联扩充。

2、使用一级效率等级的板式换热器保持高效传热。

3、使用高效水泵及高效率等级的驱动电机等优质部件，搭建高效系统。

4、程序控制运行工况保持在换热循环设备的高效区间，使得系统整体运行效率提高。

5、模块化集成，系统搭建、运行、维护方便快捷。

• 相关参数描述

该产品共有四个型号，根据供热负荷的不同及供热温度温差的区别，可以向下覆盖选型，也可以多台并联选择。其标称工况下的性能描述如下：

1、热负荷200-500Kw，循环量24m3/h，GU-V 1- 050；

2、热负荷500-2000Kw，循环量95m3/h，GU-V 1- 100；

3、热负荷2000-4000Kw，循环量200m3/h，GU-V 1- 150；

4、热负荷4000-8000Kw，循环量400m3/h，GU-V 1- 200；

并且可以选择预制保温、预制框架及预制室外型撬装外壳。

【经济效益分析】

• 投资回收周期

暂无。

• 应用效益情况

该产品为系统集成类产品，在设计时充分考虑了集中供暖应用负荷变化范围大且周期性变化的特点，尽量采用了高效率、可主动调节的系统部件，达到在不同的负荷下均保持相对高效率的运行状态。该产品结构紧凑，节约设备用地，比原有设计占地面积减小20%；运行高效节能，降低运行综合能耗降低10%~50%；产品设计通用性强，减少了系统升级扩容时造成的设备浪费，同时备件种类预期可减少30%~50%；机组控制自动智能，减少运行维护的工作量，进一步降低了运营成本。

【潜力前景分析】

• 市场应用潜力

我国集中供热覆盖率仍处于较低水平，目前仅在北方各省的主要城镇建有集中供热系统，且平均覆盖率不到 50%；南方城镇和我国广大的农村地区则基本没有集中供暖设施。近年来，政府对集中供热系统建设的投入逐年上升，2018 年中国集中供热面积达到 89 亿平方米，同比增速达到 9.9%，受政府对基础设施建设投资力度加大及供热需求持续增长的双重影响，集中供热行业取得了快速发展，全国的集中供热面积和供热量得到稳定增长。以此增长率估算每年的新增面积所带来的产品需求近8000套，再加上不少于此数量的升级改造项目，市场规模非常可观。在集中供暖行业推广该产品，大力提倡设备高效化、自动化、标准化、模块化，为设计方、建设方、运营方、业主方都能带来明显的长期收益。

• 推广应用现状

目前的换热循环机电一体化模块的应用现状处于从初期的简单功能实现方式向精细控制高度集成化方向发展。多家厂家面向市场推出了一些不同的技术路线的方案。此方案的标准化、通用化、自动化的特点是符合市场需求的一种方式，获得了市场的关注和支持。

【典型案例介绍】

暂无。

【信息提供单位】

• 单位名称

上海艾克森集团有限公司

• 单位简介

上海艾克森集团有限公司是专业从事换热设备研发、制造、销售及服务的换热解决方案提供商，公司具备完善的管理体系，参与了多个国家标准及行业标准的编制。发展至今，公司的业绩规模在行业内名列前茅，产品销往全国各省份及全球多个国家地区，已成为中国换热设备行业代表性企业之一。 公司2002年成立，总部位于中国上海黄渡工业园，通过优化管理，具备了在行业内引以为豪的设计制造能力。公司不断引入先进的自动化生产设备，包括先进的电泳涂装生产线和自动化焊接机器人、换热机组全性能测试平台、E-Cloud智慧能源管理系统等。遵照全球统一的AS标准生产包括板式换热器、板式换热机组、全焊板壳式换热器、全焊板框式换热器、蒸发器及冷凝器、工艺水冷却系统、余热回收系统在内的全系列换热设备及成套装置，生产的产品性能稳定可靠、高效节能，主要面向暖通空调、制冷冷却、能源电力、化工电子、食品饮料、船舶重工及环境处理等市场提供随需而变的换热解决方案。公司直属的销售和服务网络覆盖国内包括西藏、新疆在内的 27个主要省市自治区，拥有上百个技术服务网点，2个技术支持中心，所有产品提供联保服务，能就近为客户提供专业、便捷的服务。赢得了包括多家500强企业的众多客户的信赖。

附件：标准化换热循环机电一体化模块.pdf
