【项目基本概况】

• 项目实施单位

上海能誉科技股份有限公司

• 项目业主单位

中盐安徽红四方股份有限公司

• 项目实施地点

安徽省合肥市

• 项目合同总额

1200万元。

• 项目施工周期

本项目于2018年3月交货， 2019年3月开车调试成功。

• 项目实施前况

原工艺中，煤制乙二醇工艺产生的凝结水，温度114.4℃，流量436t/h，年运行时间8400小时，经过17台空冷器（单台30 kW）进行冷却，降温至80度进入除氧工艺，空冷器总电耗510 kW，消耗大量成本将余热白白排放至大气环境。

【应用解决方案】

• 解决方案简述

本项目配置一套HSRT余热发电系统，包括1套向心式ORC低温发电机组，总装机容量1650kW。来自煤制乙二醇工艺的436t/h、114.4℃凝结水先后进入余热发电系统的机组蒸发器和预热器，降温至84℃后返回空冷入口。工质在预热器和蒸发器内，被高温凝结水加热成为工质蒸汽，推动涡轮机做功，向外输出电力。工质蒸汽随后进入蒸发式冷凝器，冷凝成液态工质，经工质泵驱动，压力升高，送入预热器，完成热力循环。当发电系统故障或检修时，机组的进油阀门自动关闭，该部分凝结水经旁通直接送往后续工艺。

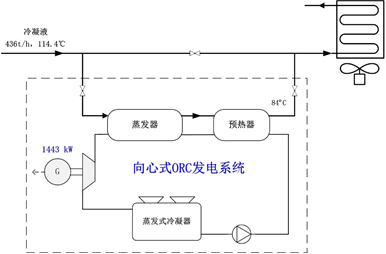

• 工艺流程图表

• 核心技术来源

自主研发。

【应用商业模式】

产品买卖。

【项目实施成果】

• 项目实施效益

该项目改造了原工艺流程。436t/h、114.4度的装置凝结水进入发电机组，将热量释放给机组后温度降至80度，减少了60%原设计空冷机组，节电约300 kW。机组利用该部分余热，发电1440kW,同时节约原工艺冷却成本，年节能3100吨标煤，年减排二氧化碳7600吨。

• 经济效益分析

该项目改造了原工艺流程。436t/h、114.4度的装置凝结水进入发电机组，将热量释放给机组后温度降至80度，减少了60%原设计空冷机组，节电约300 kW。机组利用该部分余热，发电1440kW,同时节约原工艺冷却成本，年节能3100吨标煤，年减排二氧化碳7600吨。

【项目综合小结】

本项目是国内首台套煤制乙二醇工艺凝结水ORC余热发电项目，也是首个直接取代空冷器换热直接冷却的煤制乙二醇工艺。通过采用ORC低温发电系统，不但把凝结水废热转化成高品位电能，同时节约了原工艺系统中的冷却耗电，发电增收的同时又可节约耗电，一增一减每年取得了637万元的节能效益，对业主及投资方取得了双赢，同时对于国家的节能减排，保卫蓝天做出贡献。本项目通过ORC低温余热发电系统，可把凝结水废热转化成高品位电能，年净发电量1008万kW·h，节约原工艺空冷器年耗电量151万kW·h，当地电价0.55元/kW·h，年节能效益637万元，其中净发电收益属于节能分享，空冷器节电节电收益不分享，全部归属业主所有。
