【项目基本概况】

• 项目实施单位

安科瑞电气股份有限公司

• 项目业主单位

上海（振华）港机重工有限公司

• 项目实施地点

上海市崇明区

• 项目合同总额

约56万元。

• 项目施工周期

本项目于2017年9月开始施工改造，2017年10月建成投入使用，共历时1个月。

• 项目实施前况

本项目为上海港机重工无功补偿，2号箱变压器主要的负载为车间动力和分布式光伏系统。原有无功补偿柜为纯容补偿方式，电容有漏液现象出现，补偿容量衰减。10kV侧总功率因数从0.2到0.9左右波动，月平均功率因数低于标准值0.9，产生正值力调电费（无功罚款）。

【应用解决方案】

• 解决方案简述

在2号箱式变压器出线端、光伏并网端和负载侧（含电容补偿）三个测量点分别进行数据测量，获取电流值I、有功功率值P、无功功率值Q、视在功率值S和功率因数值PF，结合实际电费单进行选型计算参考。

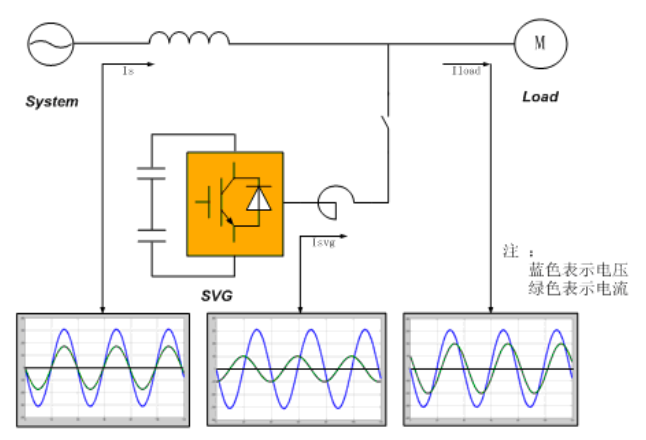

针对项目情况，选定采用ANSVG静止无功发生器，一种用于补偿无功、谐波治理以及不平衡调节的新型电力电子装置。其基本原理为：检测补偿对象的电压、电流信号，计算提取无功分量或谐波分量，并生成相应的指令信号，通过驱动变流器模块的输出，产生一个与系统无功、谐波电流幅值相等、相位相反的补偿电流，从而抵消线路中的无功分量或谐波分量，达到无功补偿或谐波治理的目的。

ANSVG静止无功发生器为毫秒级全响应，投切速度快，补偿方式为线性补偿，补偿精度高，可避免欠补偿和过补偿的现象，同时可以滤除谐波，避免电网谐振等，完全优化电能质量，提高功率因数（可使功率因数稳定维持在设定值）。

• 工艺流程图表

• 核心技术来源

自主研发。

【应用商业模式】

产品买卖模式。

【项目实施成果】

• 项目实施效益

提高和稳定功率因数：装上光伏系统之后，部分有功由光伏提供，导致变压器侧的有功减少，而无功还是由变压器提供，所以功率因数降低，且负载需要的有功和光伏发出的有功都不稳定，导致功率因数在0.2到0.9左右波动，传统的无功补偿柜跟踪不上，无法运行。SVG静止无功发生器为毫秒级全响应，可以根据系统实际无功需求实现无极补偿，其应用可克服LC补偿器等传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点。

• 经济效益分析

直接收益：结合电费单实际数据，投入SVG静止无功发生器后，月平均功率因数高于标准值0.9，达到0.94左右，每月产生负值力调电费（无功奖励）约2500元，每年可直接节省经济费用为：（7463.54+2500.2）*12=11.96万元。间接收益：SVG补偿设备投运后，每年可减少损耗259200kW·h，按照0.9元/kW·h计算，每年可节省经济费用23.3万元。

【项目综合小结】

上海港机重工2号箱变压器主要的负载为车间动力和分布式光伏系统。原有无功补偿柜为纯容补偿方式，电容有漏液现象出现，补偿容量衰减。采用ANSVG静止无功发生器后，月平均功率因数高于标准值0.9，达到0.94左右，每月产生负值力调电费（无功奖励）约2500元，每年可直接节省经济费用为：（7463.54+2500.2）*12=11.96万元。
